Por que a rede industrial começa pelo projeto
Muitos gestores focam apenas no custo inicial, contudo, a economia em um projeto de gás pode custar muito caro no futuro. A segurança é, sem dúvida, a prioridade número um. Visto que gases combustíveis (como GLP ou Gás Natural) são altamente voláteis, qualquer falha na tubulação representa um risco iminente de explosões, incêndios ou asfixia.
Além disso, a eficiência operacional está diretamente ligada à correta distribuição do gás. Por exemplo, uma tubulação subdimensionada pode não fornecer a pressão e a vazão necessárias para os queimadores de um forno, prejudicando a qualidade do produto final e, ironicamente, aumentando o consumo de gás. Por outro lado, um sistema bem dimensionado garante que cada equipamento receba o volume exato de combustível, otimizando a queima e reduzindo desperdícios.
Etapas: do projeto à liberação da rede
Uma instalação industrial não é como uma residencial; ela envolve pressões mais altas, volumes maiores e riscos significativamente superiores. Dessa forma, o processo deve ser rigoroso e seguir etapas bem definidas.
1. Projeto técnico e ART
Primeiramente, nenhum trabalho deve começar sem um planejamento minucioso. A instalação de tubulação de gás para indústria exige um projeto executivo detalhado, que calcula a demanda total de gás (somando todos os equipamentos), define o traçado exato da linha e especifica os materiais adequados para cada trecho. Assim sendo, um engenheiro habilitado deve supervisionar esse projeto e emitir a Anotação de Responsabilidade Técnica (ART). De fato, a ART é a garantia legal de que o projeto segue todas as normas de segurança vigentes.
2. Escolha de materiais
O tipo de gás e a pressão de trabalho determinam os materiais da tubulação. Geralmente, instalações industriais de maior porte utilizam o aço carbono (como o ASTM A53) com conexões soldadas ou flangeadas, especialmente em linhas de alta pressão. Em trechos de menor pressão ou diâmetros menores, o cobre também pode ser empregado, enquanto o Polietileno de Alta Densidade (PEAD) é uma excelente opção para redes enterradas, visto que oferece total resistência à corrosão. A escolha errada aqui pode comprometer a longevidade de todo o sistema.
3. Execução e montagem

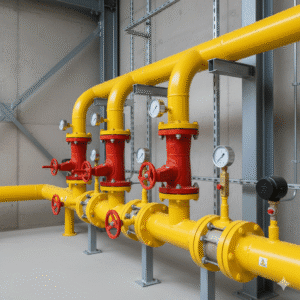

Esta é a fase onde o projeto ganha vida. Profissionais qualificados e experientes devem realizar a montagem, especialmente no que tange aos processos de soldagem. Em tubulações de aço carbono, os soldadores devem possuir certificação, pois uma solda malfeita é um ponto de falha crítico. Ademais, a equipe deve suportar adequadamente a tubulação, pintá-la na cor amarela (conforme norma) e sinalizá-la devidamente. Em outras palavras, a qualidade da execução é tão importante quanto a qualidade do projeto.
4. Testes de segurança
Finalmente, a equipe não pode simplesmente ligar o sistema após a montagem. A norma obriga a realização do rigoroso teste de estanqueidade. Isto é, a equipe pressuriza a tubulação (normalmente com ar comprimido ou nitrogênio, nunca com o próprio gás) e a monitora com um manômetro por um período determinado para certificar que não existe absolutamente nenhum vazamento. Somente após a aprovação neste teste é que a equipe comissiona a linha de gás, ou seja, realiza a purga (retirada do ar) e a libera para o uso seguro.
O que a NBR 15358 exige na rede industrial
A instalação de tubulação de gás para indústria não é um serviço que permite improvisos; ele segue uma regulamentação estrita. No Brasil, a principal diretriz para este tipo de aplicação é a norma ABNT NBR 15.358 (Rede de distribuição interna para gases combustíveis em instalações de uso não residencial de 1,5 MPa (15,3 kgf/cm²) ou superior, destinadas ao uso industrial).
Esta norma (que você pode consultar no Catálogo ABNT) define os requisitos mínimos para materiais, projeto, execução, montagem e testes. Consequentemente, seguir esta norma não é opcional; é fundamental para obter o AVCB (Auto de Vistoria do Corpo de Bombeiros) e garantir a segurança jurídica da operação.
Quem projeta e executa a rede industrial
O projeto e a ART de uma rede de gás industrial são responsabilidade de engenheiro com registro no CREA. Na Eletro Contato (CREA-SP 2158297), dimensionamento, execução, teste de estanqueidade e ART saem da mesma empresa, desde 1993. Escopo, cidades atendidas e orçamento estão na página de instalação de tubulação de gás em Campinas.
Resumo: o que levar para a conversa com o engenheiro
Antes de pedir o orçamento, vale ter em mãos a lista de equipamentos a gás com a potência ou o consumo de cada um, a planta ou croqui do local e a informação sobre o abastecimento: gás natural da distribuidora ou Central GLP. Com isso o dimensionamento começa certo.
Para contratar o projeto e a execução, veja o serviço de tubulação de gás industrial e comercial.
